Motor desfumare usi G-U ELTRAL TA 60

Motorul de desfumare pentru uși G-U ELTRAL TA 60 ,

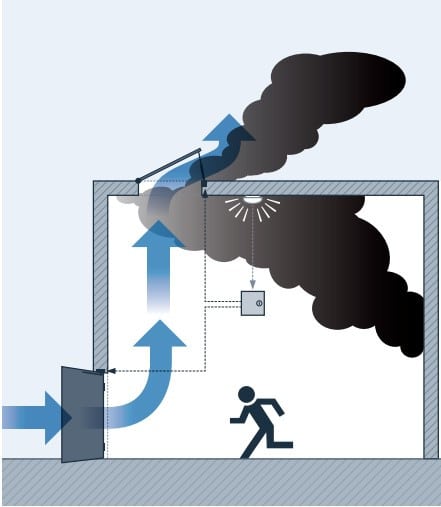

Permite deschiderea motorizată a unei uși în cadrul unui sistem compatibil de evacuare a fumului și căldurii. Deschiderea ușii poate asigura aportul de aer necesar funcționării instalației de desfumare.

Deschidere comandată a ușii

Acționarea se integrează cu centrala de desfumare și cu sistemul de deblocare al ușii. În configurația pentru un canat prezentată în manual, motorul comandă mai întâi deblocarea, apoi începe deschiderea după o întârziere de aproximativ 5 secunde. Brațul poate ajunge până la 93°; unghiul efectiv al ușii depinde de geometria montajului.

Specificații tehnice

• Producător: G-U
• Model: ELTRAL TA 60 Solo
• Cod produs: 6-33971-00-0-1
• Alimentare: 19–32 V DC
• Consum în repaus: Aproximativ 40 mA
• Curent de oprire la deschidere: Maximum 1,40 A
• Curent de oprire la închidere: Maximum 0,46 A
• Cuplu la deschidere: 216 Nm maxim / 180 Nm continuu
• Cuplu la închidere: 72 Nm
• Timp de acționare: Aproximativ 30 secunde
• Unghi braț: Până la 93°, în funcție de montaj
• Grad de protecție: IP32
• Contact fără potențial: Maximum 50 V / 0,5 A
• Cablu: Siliconic, 5 × 0,5 mm², aproximativ 5 m
• Mediu de utilizare: Spații uscate
• Garanție: 12 luni

Versiunea Solo și configurațiile pentru două canaturi

Codul 6-33971-00-0-1 identifică motorul ELTRAL TA 60 Solo. Manualul prezintă separat versiunea Synchro, cod K-17860-00-0-1. Pentru uși cu două canaturi, alegerea și sincronizarea motoarelor se stabilesc în funcție de configurația instalației; produsul Solo nu trebuie confundat cu un set Synchro.

Montaj și compatibilitate

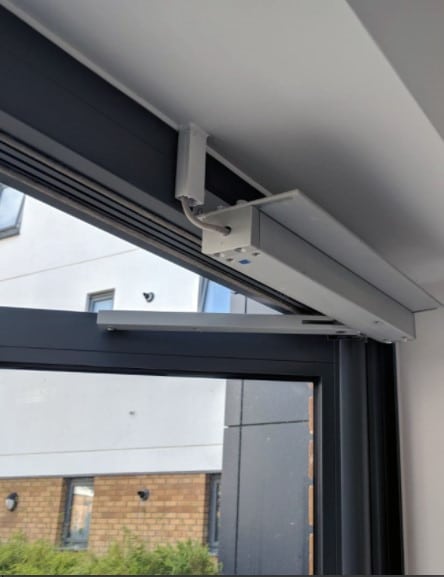

Motorul este destinat utilizării în spații uscate. Montajul poate fi realizat pe partea balamalelor sau pe partea opusă, folosind accesoriile corespunzătoare. Suporturile, sistemul de închidere și centrala trebuie alese pentru ușa concretă și schema de comandă.

Alimentarea motorului este în curent continuu, în intervalul 19–32 V DC; acesta nu se conectează direct la 230 V. Instalarea și punerea în funcțiune se realizează de personal calificat, conform manualului și proiectului sistemului.
